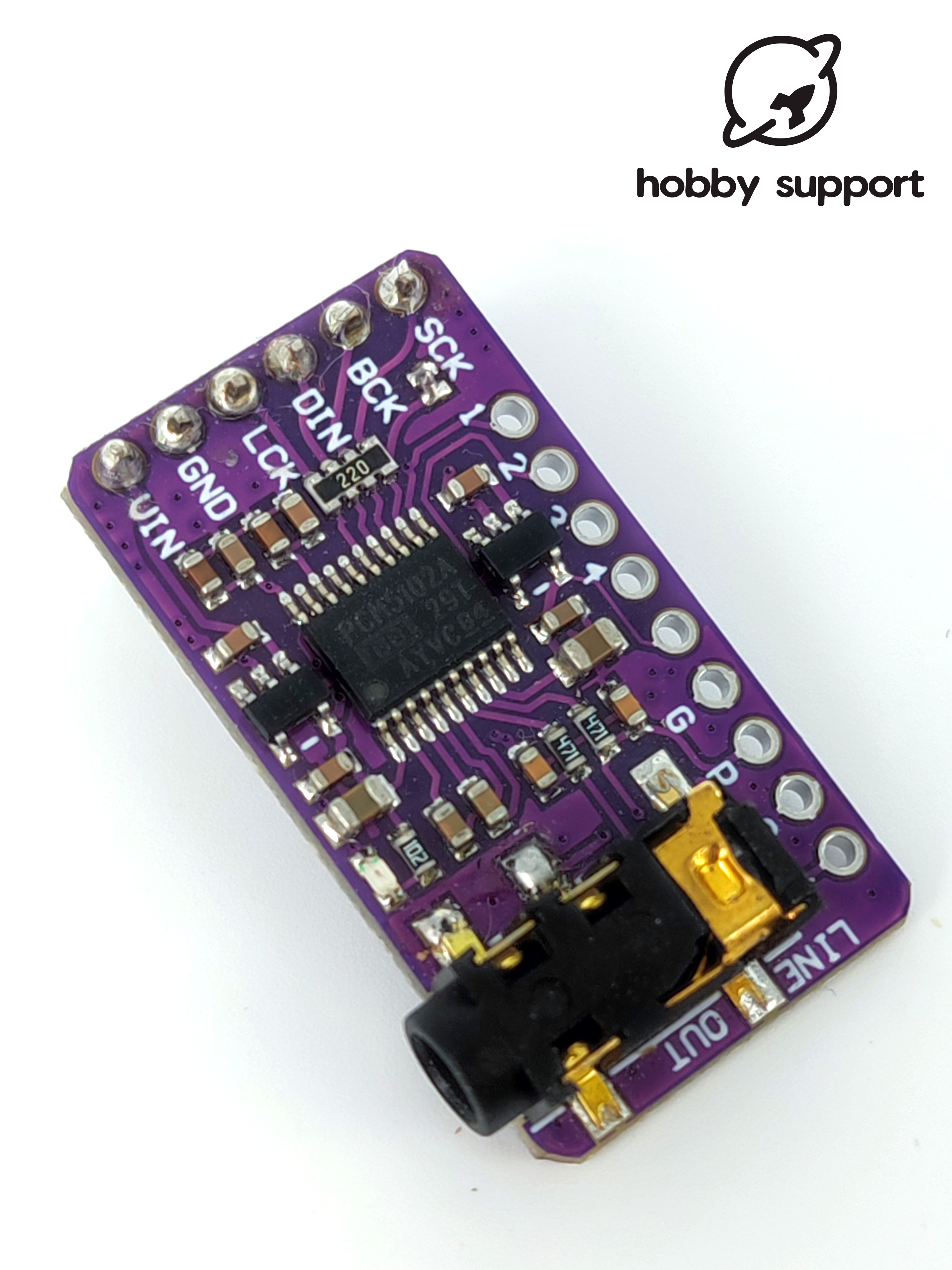

Модуль PCM5102A представляет собой компактный и доступный цифро-аналоговый преобразователь, который нашёл широкое применение в самых разных областях — от любительских проектов до коммерческой электроники. DIY и одноплатные компьютеры Наибольшую популярность чип завоевал в сообществе радиолюбителей и разработчиков. Благодаря простому подключению по трём проводам I2S и отсутствию необходимости во внешнем тактовом сигнале, PCM5102A стал стандартным решением для добавления качественного звука к Raspberry Pi, Orange Pi, ESP32 и STM32. На его основе выпускаются десятки готовых HAT-плат и модулей расширения. Портативная аудиотехника Низкое энергопотребление (около 50 мВт) делает чип привлекательным для портативных устройств с батарейным питанием — карманных аудиоплееров, Bluetooth-ресиверов с аналоговым выходом, портативных усилителей для наушников и компактных колонок. Домашняя аудиосистема PCM5102A активно используется в DIY-аудиофильских проектах: сетевые проигрыватели (например на базе Volumio или moOde), потоковые ресиверы, ЦАП-модули для подключения к домашнему усилителю. Соотношение сигнал/шум выше 100 дБ обеспечивает вполне достойное качество звука для домашнего прослушивания. Встраиваемые системы и промышленность Благодаря широкому диапазону поддерживаемых частот дискретизации (вплоть до 384 кГц) и стабильной работе чип применяется в промышленных контроллерах со звуковым выводом, системах голосовых оповещений, медицинских приборах начального уровня и устройствах мониторинга. Образование и прототипирование Простота подключения и обилие готовых библиотек сделали PCM5102A популярным выбором в учебных проектах по цифровой обработке звука, курсах по встраиваемым системам и на хакатонах, где важна быстрая реализация звукового вывода без лишних сложностей. Коммерческая электроника В массовом производстве чип встречается в бюджетных телевизорах, саундбарах, USB-аудиоадаптерах и умных колонках начального ценового сегмента, где требуется приемлемое качество звука при минимальной стоимости компонентов.

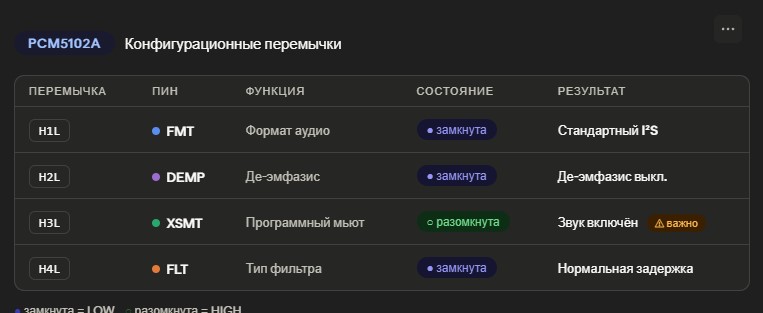

ОСНОВНЫЕ ПАРАМЕТРЫ ЦАП чип : Texas Instruments PCM5102A Интерфейс : I2S (Inter-IC Sound) Разрядность : 32 бит ПИТАНИЕ Входное напряжение : 3.3В или 5В постоянного тока Домены питания : DVDD, CPVDD, AVDD, VCOM ЭНЕРГОПОТРЕБЛЕНИЕ Нормальная работа : ~50 мВт (3.3В / ~15 мА) Режим мьюта : ~40 мВт (3.3В / ~12 мА) Режим ожидания : ~3 мВт (3.3В / ~1 мА) Модуль (реальный) : 50-80 мВт с учётом обвязки АУДИО ХАРАКТЕРИСТИКИ Выход : Стерео, аналоговый линейный Отношение сигнал/шум : более 100 дБ Динамический диапазон : более 93 дБ THD+N (искажения+шум) : менее 0.002% Частота дискретизации : 44.1 / 48 / 96 / 192 / 384 кГц Нагрузка на выходе : не менее 1 кОм (рекомендуется) КОНСТРУКТИВ Форм-фактор : компактный, несколько сантиметров Крепление : монтажные отверстия Совместимость : Raspberry Pi, ESP32, STM32 и любые МК с интерфейсом I2S КОНФИГУРАЦИОННЫЕ ПЕРЕМЫЧКИ H1L (FMT) : ЗАМКНУТА - Формат I2S стандартный H2L (DEMP) : ЗАМКНУТА - Де-эмфазис выключен H3L (XSMT) : РАЗОМКНУТА - Звук включён (важно!) H4L (FLT) : ЗАМКНУТА - Нормальная задержка фильтра
Как подключить к M5Stack StickCPlus2 ?
Недавно я создал приложение, которое позволяет использовать StickC Plus 2 совместно с модулем PCM5102A в качестве многофункционального интернет-радио. Для того чтобы соединить модуль с контроллером, можно использовать макетную плату. Необходимо соединить контакты в следующей последовательности: PCM5102A BCLK → GPIO 26 PCM5102A LRC → GPIO 0 PCM5102A DIN → GPIO 25 PCM5102A VIN → 3.3 V PCM5102A GND → GND Не забудьте предварительно запаять перемычки согласно схеме выше. Также на лицевой стороне модуля, возле контакта SCK, есть ещё одна перемычка — её тоже необходимо запаять, чтобы модуль использовал собственный Serial Clock и не требовался дополнительный провод. После этого установите приложение-радио из маркета M5Burner или соберите его самостоятельно из репозитория проекта на GitHub.
